HeP-100 – High-Frequency Transformer Characterization Kit
Comprendre le transformateur haute fréquence par la mesure expérimentale.

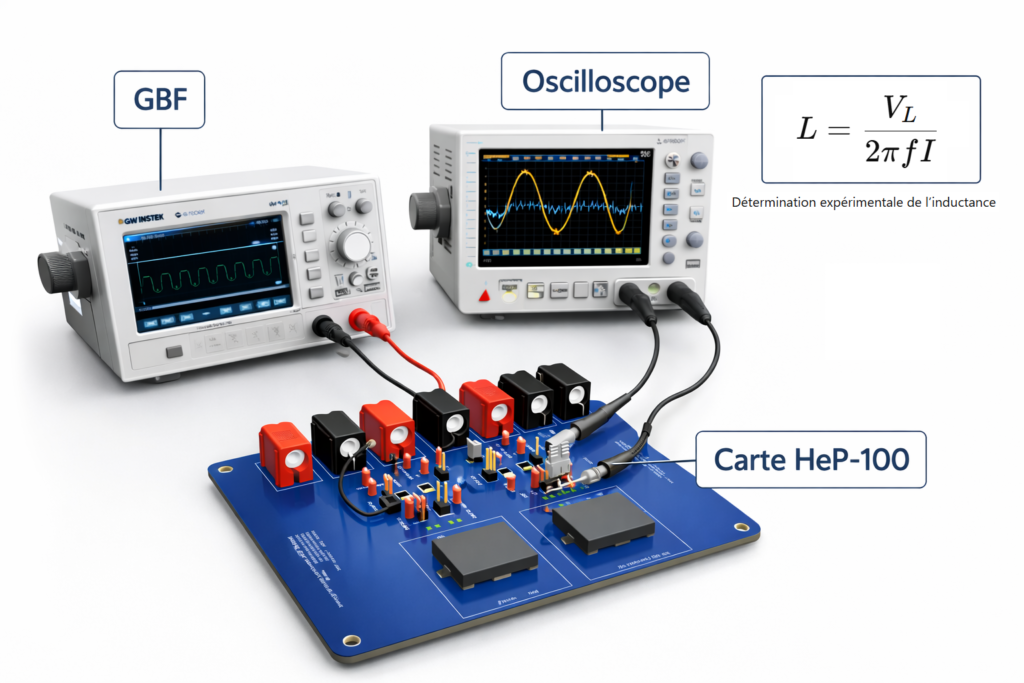

- Mesures réelles avec instrumentation de laboratoire (GBF, oscilloscope)
- Visualisation directe du flux magnétique et de l’inductance
- Validation expérimentale du modèle équivalent du transformateur
Fonctionnement à basse tension (< 36 V) pour un usage pédagogique sécurisé.
Pourquoi l’étude des transformateurs reste souvent abstraite ?
Trop de formules, peu de validation expérimentale
Les équations sont enseignées, mais rarement confrontées à des mesures réelles en laboratoire.
Difficulté à relier flux, tension et courant
Le lien entre tension appliquée, flux magnétique et courant reste théorique et difficile à visualiser concrètement.
Modèle équivalent rarement confronté au réel
Le modèle du transformateur est enseigné, mais rarement comparé à des mesures expérimentales concrètes.
HeP-100 transforme la théorie en expérience mesurable et analysable.
Comment le HeP-100 rend le transformateur mesurable
Une plateforme d’expérimentation complète et évolutive
Phénomènes physiques explorés
• Inductance en régime haute fréquence
• Saturation et non-linéarité du matériau
• Stockage réel de l’énergie magnétique
• Effets haute fréquence (peau, proximité)
• Couplage et inductances de fuite
Chaque phénomène est observé par la mesure, pas seulement décrit.
Approches expérimentales
• Mesures temporelles tension / courant
• Analyse fréquentielle et balayage
• Comparaison théorie ↔ simulation ↔ comportement réel
• Validation de modèles simplifiés
• Observation des limites physiques
Les équations sont confrontées à la réalité du laboratoire.
Configurations modulables
• Différents matériaux ferrite
• Variation contrôlée de l’entrefer
• Topologies de bobinage distinctes
• Combinaisons multiples possibles
Une matrice de configurations permettant d’analyser l’influence de chaque paramètre.
HeP-100 structure l’analyse expérimentale du transformateur et transforme la théorie en démarche d’ingénierie.
Comment se déroule un TP avec le HeP-100 ?
Définir le cadre expérimental
Objectif : comprendre ce que l’on mesure et pourquoi.
- Choix de la configuration (matériau, entrefer, bobinage)
- Définition de la fréquence
- Hypothèses théoriques
- Calcul prévisionnel des grandeurs (L, flux, courant)
👉 On commence par la théorie.
Mettre en place l’instrumentation
Objectif : passer du modèle au réel.
- Connexion GBF et sondes
- Réglage fréquence / amplitude
- Mesure tension et courant
- Observation des formes d’onde
Première confrontation théorie ↔ réalité.
Analyser et comparer
Objectif : comprendre les écarts.
- Calcul expérimental de l’inductance
- Comparaison avec le modèle
- Observation des non-linéarités
Identification des limites physiques
👉 L’analyse devient un raisonnement d’ingénierie.
Modifier un paramètre et observer
Objectif : comprendre l’influence des paramètres physiques.
On change :
- L’entrefer
- Le matériau
- La topologie de bobinage
- La fréquence
Puis on recommence la mesure.
👉 On comprend expérimentalement l’impact de chaque variable.
Un TP avec le HeP-100 ne consiste pas à appliquer une formule,
mais à comprendre comment un transformateur réel se comporte, se modifie et atteint ses limites.
À qui s’adresse le HeP-100 ?
À qui s’adresse le HeP-100 ?
Une plateforme pensée pour l’enseignement supérieur et la formation avancée en électronique de puissance.
🎓 Écoles d’ingénieurs & universités
• Travaux pratiques d’électromagnétisme
• Électronique de puissance
• Machines électriques
• Conversion d’énergie
• Master / cycle ingénieur
Une alternative concrète aux bancs lourds et coûteux.
👨🏫 Enseignants & responsables pédagogiques
• Support structuré de TP
• Démarche d’ingénierie progressive
• Confrontation théorie ↔ réalité
• Plateforme simple à mettre en œuvre
Un outil pédagogique stable, reproductible et sécurisé.
🔬 Passionnés & auto-apprenants avancés
• Ingénieurs souhaitant approfondir l’électromagnétisme
• Professionnels voulant reconnecter théorie et pratique
• Auto-apprentissage structuré
• Exploration expérimentale à domicile (basse tension)
Une plateforme de laboratoire accessible sans infrastructure lourde.
Contenu du kit HeP-100
Une plateforme complète prête à être intégrée dans vos travaux pratiques.
Éléments matériels
Plateforme principale
- Carte HeP-100 (version assemblée)
- Points de test pédagogiques sérigraphiés
- Zone PPSS / PSPS (2 topologies de bobinage)
- Résistances de mesure intégrées
- 3 jumpers de configuration
Connecteurs banane d’entrée et de tests
Ensemble magnétique
- 4 noyaux ferrites (E22 + PLT22 avec clips)
- 2 matériaux différents : 3C90 & 3F4
Entrefers configurables (0 / 50 / 100 µm) – ruban Kapton fourni
Accessoires de mesure
- 1 câble BNC / banane
- Compatible avec instrumentation de laboratoire standard (GBF, oscilloscope – (non inclus))
Ressources pédagogiques
- Guide des essais réalisables – HeP-100
- Document pédagogique complet
- Manuel utilisateur
- Guide des TP structurés
- Référentiel de branchement oscilloscope
- Guide d’interprétation des mesures
- Méthodologie d’analyse expérimentale
L’ensemble du contenu est conçu pour structurer une démarche d’ingénierie expérimentale complète.
Tarifs & modalités internationales
HeP-100 est disponible pour les étudiants, les établissements et professionnels dans le monde entier.
HeP-100 – Kit complet
189 € HT
🔒 Paiement 100 % sécurisé
(Prix unitaire – hors frais de transport et taxes locales)
Inclut :
- Carte HeP-100 assemblée
- Ensemble magnétique configurable
- Accessoires de mesure
- Documentation pédagogique complète
Commandes internationales
- Expédition internationale (Europe, Afrique, Amérique, Asie)
- Frais de transport calculés selon destination
- Droits de douane et taxes locales à la charge du client
- Facturation établissement possible
- Paiement sécurisé en ligne (Carte & PayPal)
Paiement établissement possible sur devis
Tarifs établissements
Tarifs dégressifs sur devis
- 5 unités
- 10 unités
- Équipement de laboratoire complet
Partenariats académiques de longue durée
Délais & logistique
- Délai de préparation : 1 à 2 semaines
- Expédition internationale sécurisée
- Documentation numérique envoyée dès confirmation de commande
Suivi de colis fourni
Passez de la théorie à l’expérimentation réelle dès maintenant.
Kit complet – 🟢 Disponible à l’international –
Paiement sécurisé WooPayments (Stripe)
Préparation : 1 à 2 semaines — Frais de transport calculés à la commande — Taxes & douanes selon pays.
