HeP-200 – Plateforme pédagogique d’analyse expérimentale des convertisseurs flyback industriels multi-sorties

La plateforme met en évidence le comportement réel d’un convertisseur flyback planar multi-sorties : transfert d’énergie, commutation, surtensions, régulation, modes DCM/CrM/CCM et phénomènes haute fréquence.

Avec HeP-200, vous analysez :

Fonctionnement à basse tension (< 50 V) pour un usage pédagogique sécurisé.

Applications industrielles des convertisseurs Flyback

Les convertisseurs Flyback sont utilisés dans de nombreux systèmes industriels pour l’alimentation, la conversion d’énergie et l’isolation galvanique.

🚗 Mobilité électrique

Chargeurs embarqués (OBC)
Alimentations auxiliaires
Convertisseurs DC/DC isolés

☀️ Énergie solaire

Alimentations auxiliaires d’onduleurs
Convertisseurs basse puissance
Systèmes de supervision énergétique

🖥️ Data centers & électronique

Alimentations à découpage
Convertisseurs compacts haute fréquence
Gestion énergétique des serveurs

🏭 Industrie

Alimentations industrielles isolées
Automatismes & contrôle
Robotique & systèmes embarqués

Pourquoi étudier un convertisseur flyback planar multi-sorties réel ?

Trop de schémas idéalisés, peu de confrontation au réel

Dans les cours, le Flyback est souvent présenté avec un transformateur “parfait”.
Inductance de fuite, couplage imparfait, saturation… sont rarement mesurés concrètement.

Le transformateur est souvent considéré comme “idéal”

Dans HeP-100, le transformateur a été étudié seul.
Avec HeP-200, il est intégré dans une conversion réelle — avec ses imperfections :

• Inductance de fuite
• Couplage imparfait
• Airgap
• Non-linéarités

Les surtensions et oscillations sont mal comprises

Les phénomènes réels (dv/dt, ringing, RCD, snubber) restent difficiles à relier aux équations.

HeP-200 permet de :

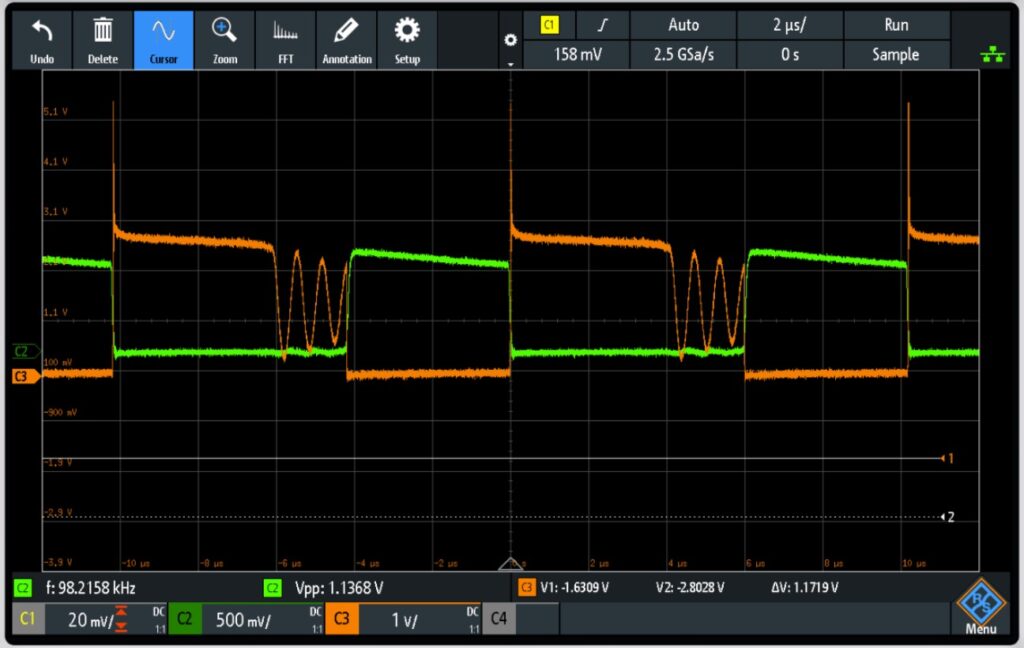

• Observer la surtension drain MOSFET
• Mesurer l’effet de la fuite
• Dimensionner un snubber réel
• Comprendre l’impact énergétique

HeP-200 transforme la théorie du convertisseur flyback en expérimentation mesurable et analysable.

Comment le HeP-200 transforme le flyback en démarche expérimentale ?

Une plateforme d’expérimentation complète et configurable

Phénomènes physiques explorés

• Fonctionnement DCM / CrM / CCM
• Influence directe de l’airgap sur le mode de conduction
• Effet de l’inductance de fuite sur les surtensions
• Oscillations et phénomènes parasites
• Cross-regulation en architecture multi-sorties
• Stockage et transfert réel de l’énergie

Chaque phénomène est observé par la mesure, pas seulement décrit.

Approches expérimentales

• Mesures temporelles tension / courant primaire
• Observation du dv/dt et des surtensions MOSFET
• Analyse des transitions de modes
• Design et optimisation de snubber RCD
• Étude de la régulation primaire
• Ajustement fréquence et paramètres contrôleur

Les équations sont confrontées à la réalité du laboratoire.

Configurations modulables

• Airgap ajustable (impact direct sur Lm et mode)
• Fréquence modifiable via le contrôleur
• Transformateur planar multi-sorties
• Charges fixes pour comparaison reproductible
• Plusieurs scénarios expérimentaux possibles

Une matrice de configurations permettant une vraie démarche d’ingénierie.

HeP-200 structure l’analyse expérimentale d’un convertisseur réel et transforme la théorie de la conversion d’énergie en démarche industrielle.

Comment se déroule un TP avec le HeP-200 ?

Une démarche d’ingénierie appliquée, étape par étape.

Définir le cadre expérimental

Objectif : comprendre le point de fonctionnement choisi.

Choix de l’airgap
Choix de la fréquence
Hypothèses sur le mode de conduction (DCM / CrM / CCM)
Calcul prévisionnel de Lm et courant crête

On commence par la théorie.

Mettre en place l’instrumentation

Objectif : observer le système réel.

Connexion alimentation & sondes. Plusieurs points de tests accessibles
Mesure tension drain MOSFET
Mesure courant primaire
Observation des oscillations

Première confrontation théorie ↔ réalité.

Analyser et comparer

Objectif : comprendre les écarts.

Identification du mode réel
Observation des surtensions
Analyse des oscillations liées à la fuite
Mesure impact sur rendement

L’analyse devient un raisonnement d’ingénierie.

Modifier un paramètre et observer

Objectif : comprendre l’influence des paramètres physiques.

On change :

L’airgap
La fréquence
Le snubber
Les paramètres du contrôleur

Puis on recommence la mesure.

On comprend expérimentalement l’impact de chaque variable.

Un TP avec le HeP-200 ne consiste pas seulement à appliquer une formule, mais à comprendre expérimentalement le comportement réel d’un convertisseur de puissance.

À qui s’adresse le HeP-200 ?

Une plateforme pensée pour l’enseignement supérieur et la formation avancée en électronique de puissance.

🎓 Écoles d’ingénieurs & universités

• Travaux pratiques de conversion d’énergie
• Électronique de puissance industrielle
• Convertisseurs de puissance HF
• Machines électriques et alimentations
• Master / cycle ingénieur

Une alternative concrète aux bancs lourds et coûteux.

👨‍🏫 Enseignants & responsables pédagogiques

• Support structuré de TP
• Démarche d’ingénierie progressive
• Confrontation théorie ↔ réalité
• Plateforme simple à mettre en œuvre

Un outil pédagogique stable, reproductible et sécurisé.

🔬 Passionnés & auto-apprenants avancés

• Approfondir les phénomènes de commutation
• Comprendre le design snubber réel
• Relier phénomènes magnétiques et conversion d’énergie
• Expérimentation basse tension sécurisée

Une plateforme de laboratoire accessible sans infrastructure lourde.

Contenu de la plateforme HeP-200

Une plateforme complète prête à être intégrée dans vos travaux pratiques.

Éléments matériels

Plateforme principale

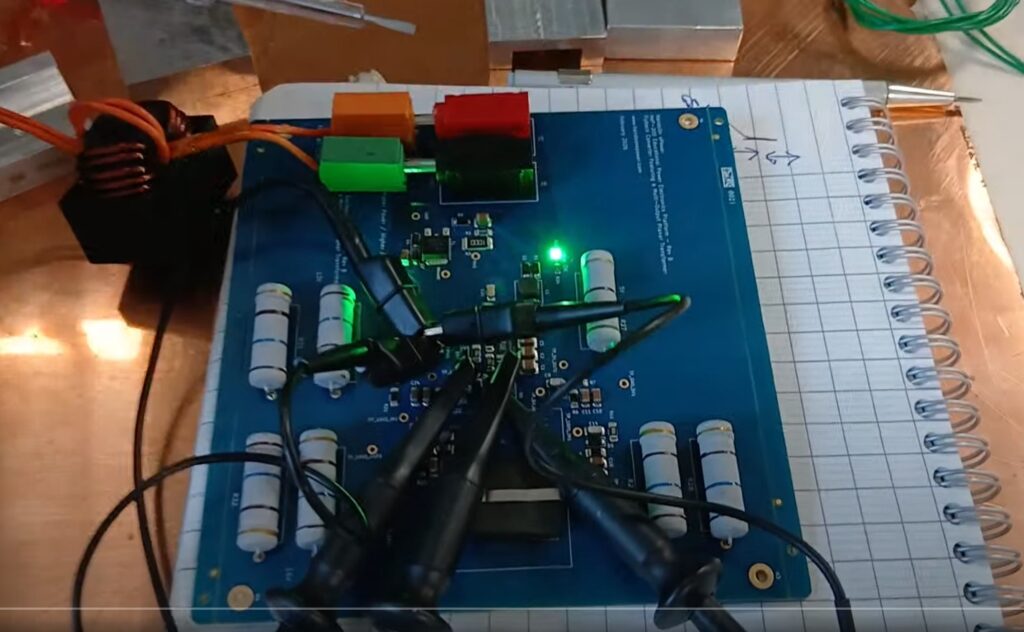

• Carte HeP-200 assemblée
• Transformateur planar multi-sorties intégré
• Résistances de charge fixes
• Points de test pédagogiques sérigraphiés
• Connecteurs banane d’entrée et mesure

Ensemble magnétique

1 noyau ferrite (E22 + PLT22 avec clips)
1 matériau ferrite industriel : 3C90
Configuration d’entrefer ajustable par couches de Kapton

Accessoires de mesure

Compatible avec une instrumentation de laboratoire standard (alimentation DC, oscilloscope, sondes de mesure — non inclus).

Ressources pédagogiques

Guide des essais réalisables – HeP-200
Document pédagogique complet
Manuel utilisateur
Guide des TP structurés
Méthodologie d’analyse Flyback réel
Outil pédagogique interactif HeP200
Support de simulation LTspice

L’ensemble du contenu est conçu pour structurer une démarche d’ingénierie expérimentale complète.

Tarifs & modalités internationales

HeP-200 est disponible pour les étudiants, les établissements et professionnels dans le monde entier.

HeP-200 – Plateforme complète

300€ TTC

Paiement 100 % sécurisé

(Prix unitaire – hors frais de transport et taxes locales)

Inclut :

Carte HeP-200 assemblée
Ensemble magnétique configurable
Documentation pédagogique complète

Commandes internationales

Expédition internationale (Europe, Afrique, Amérique, Asie)
Frais de transport calculés selon destination
Droits de douane et taxes locales à la charge du client
Facturation établissement possible
Paiement sécurisé en ligne (Carte & PayPal)
Paiement établissement possible sur devis

Tarifs établissements

Tarifs dégressifs sur devis

5 unités et plus (-10%)
10 unités et plus (-16%)
Équipement de laboratoire complet
Partenariats académiques de longue durée

Délais & logistique

Délai de préparation : 6 à 8 semaines
Expédition internationale sécurisée
Documentation numérique envoyée dès confirmation de commande
Suivi de colis fourni

Passez de la théorie à l’expérimentation réelle dès maintenant.

Plateforme complet – Disponible à l’international – Paiement sécurisé WooPayments (Stripe)

Préparation : 4 à 8 semaines — Frais de transport calculés à la commande — Taxes & douanes selon pays.
